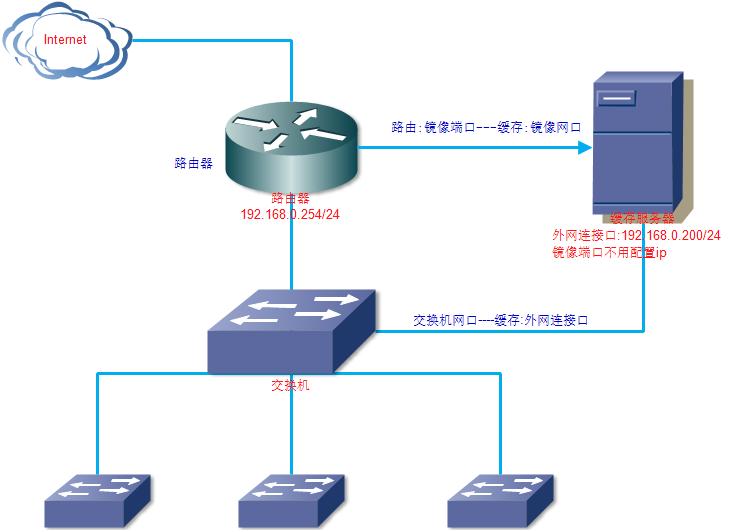

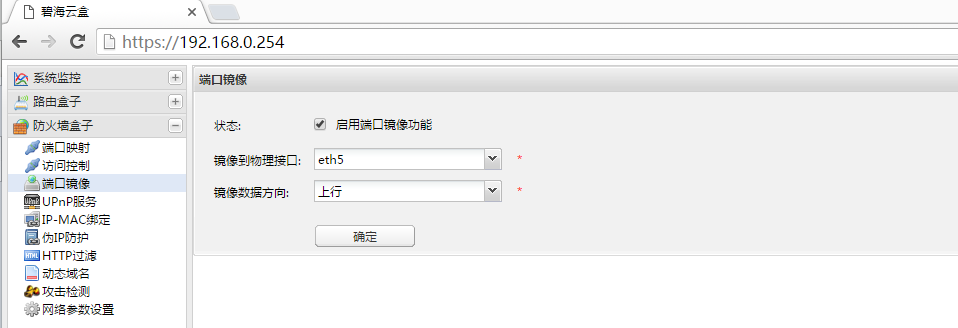

使用路由做镜像端口的拓扑结构图

使用交换机做镜像端口的拓扑结构图

1.1环境说明
碧海缓存通过镜像端口获取内网中的数据请求，所以，碧海缓存需要配合支持镜像端口的路由或者交换设备使用

1.2碧海缓存硬件配置：
CPU : 至少Intel双核，主频不低于2.0GHz或者以上
内存：至少4G内存，根据终端用户数量扩展8GB/16GB或者更大；
磁盘：至少2块磁盘，系统盘不少于4G，数据盘不少于2T，可根据需求添加磁盘
网卡：至少两块千兆网卡，建议Intel型号，根据实际需求扩展万兆网卡

1.3刻录安装盘
下载碧海缓存安装ISO，使用软碟通刻录安盘，安装碧海缓存系统

2.1安装碧海缓存
根据下图提示安装：

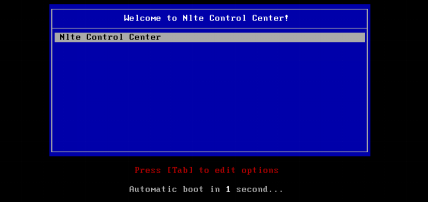

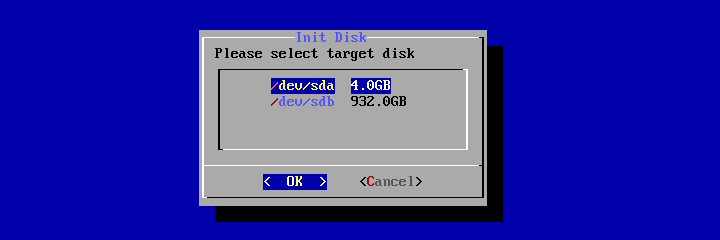

从安装盘启动，选择安装硬盘

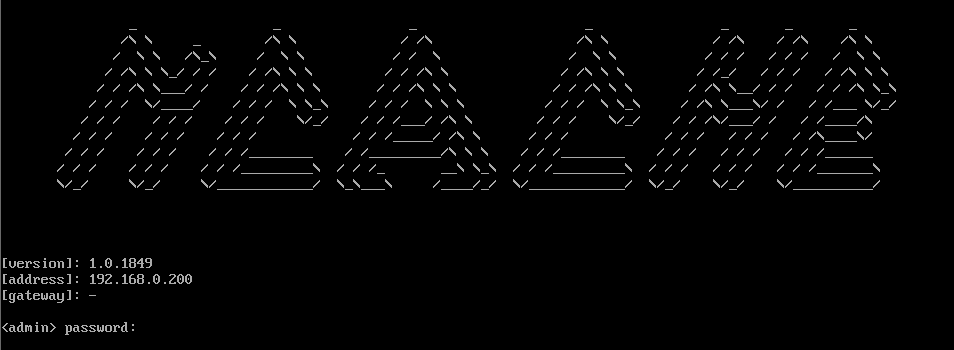

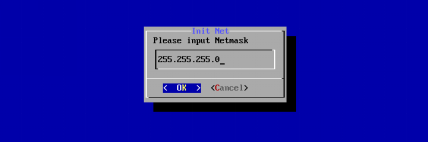

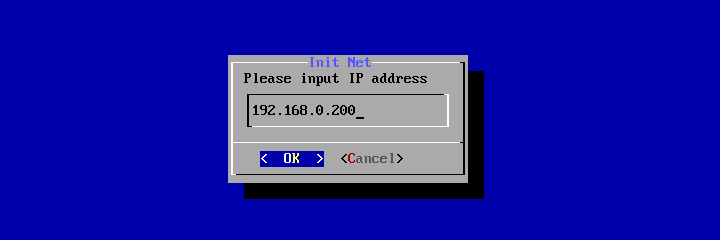

填写内网ip和子网掩码，出现password时表示安装完成，

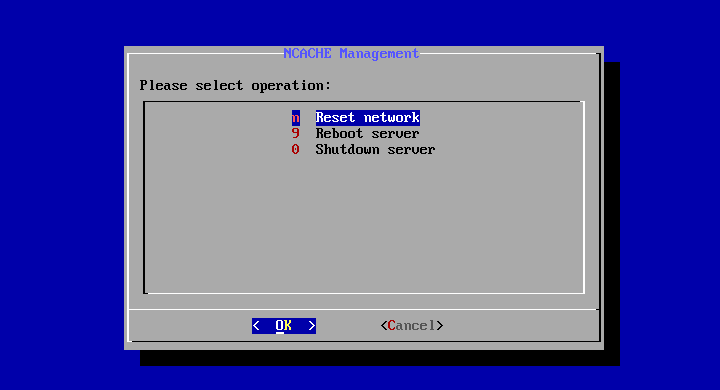

如果ip填写错误，使用admin123密码登录控制台，Reset Network重设网络参数
可以使用web界面连入，https://192.168.0.200，默认密码admin123

3.1 登录

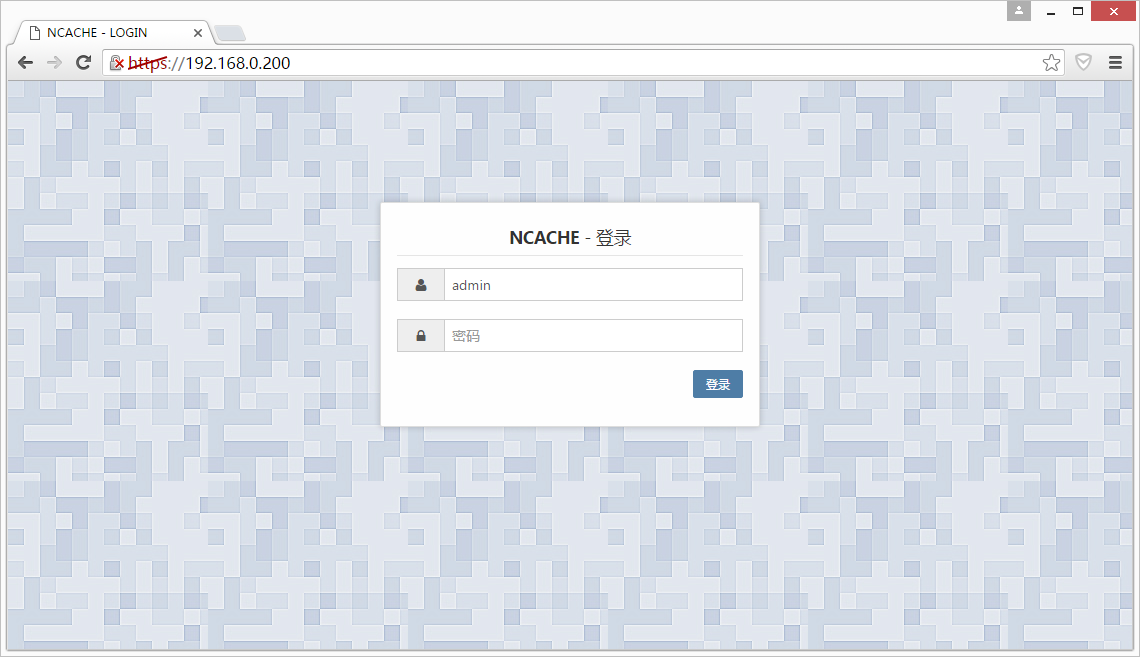

Web连接https://192.168.0.200，默认密码admin123登录，

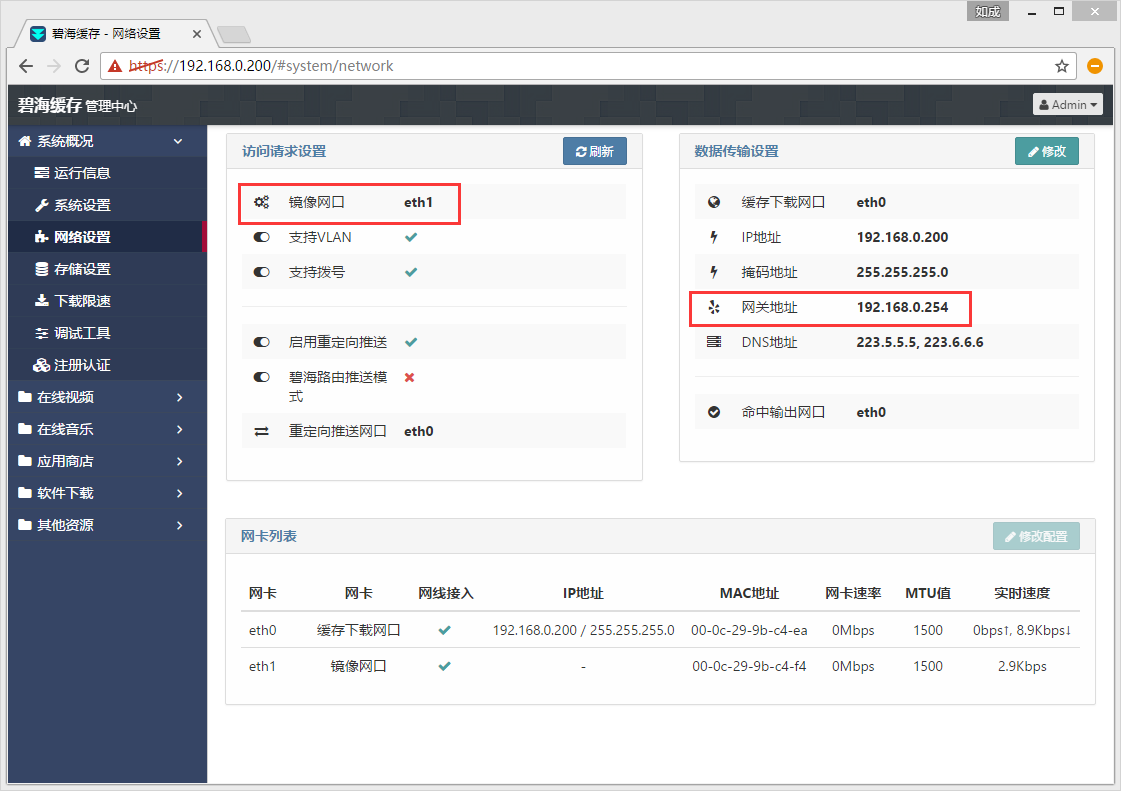

3.2配置网络

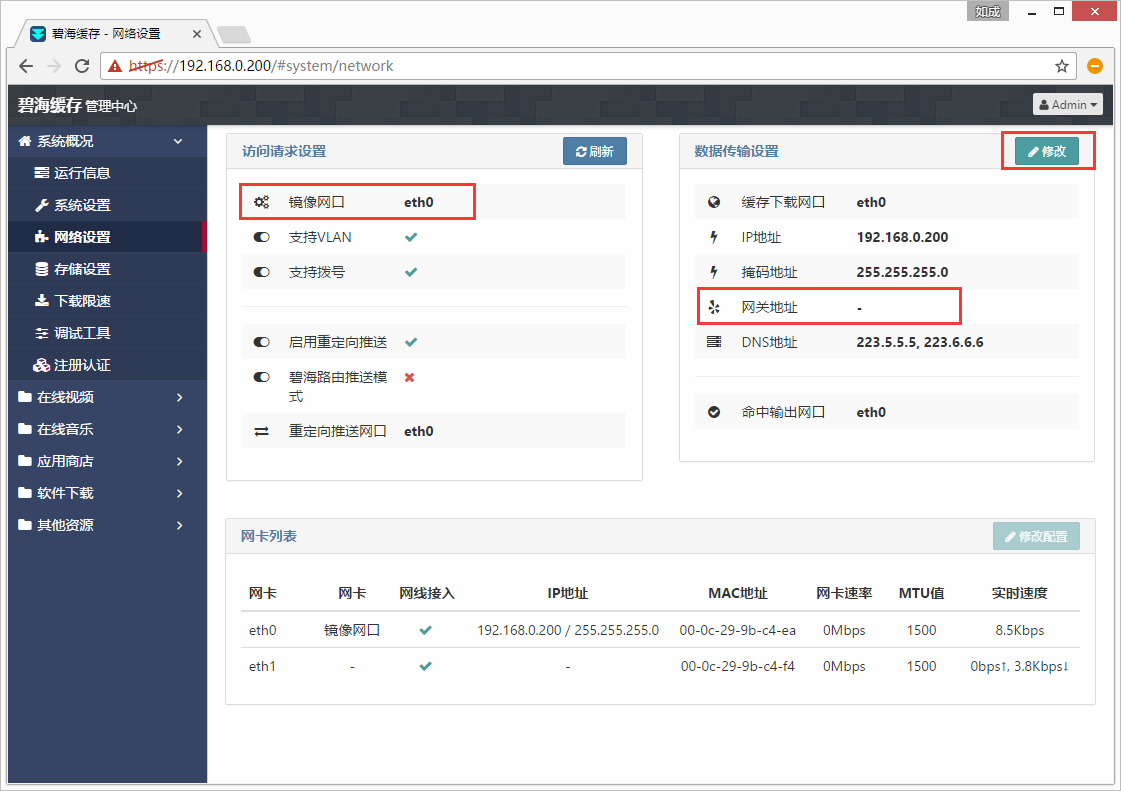

进入网络设置页面，设置服务器数据通信网口
设置服务器网关地址和DNS服务器，保证缓存服务器可以上网
设置监控(镜像)网口（和路由或者交换设备上的镜像端口相连）

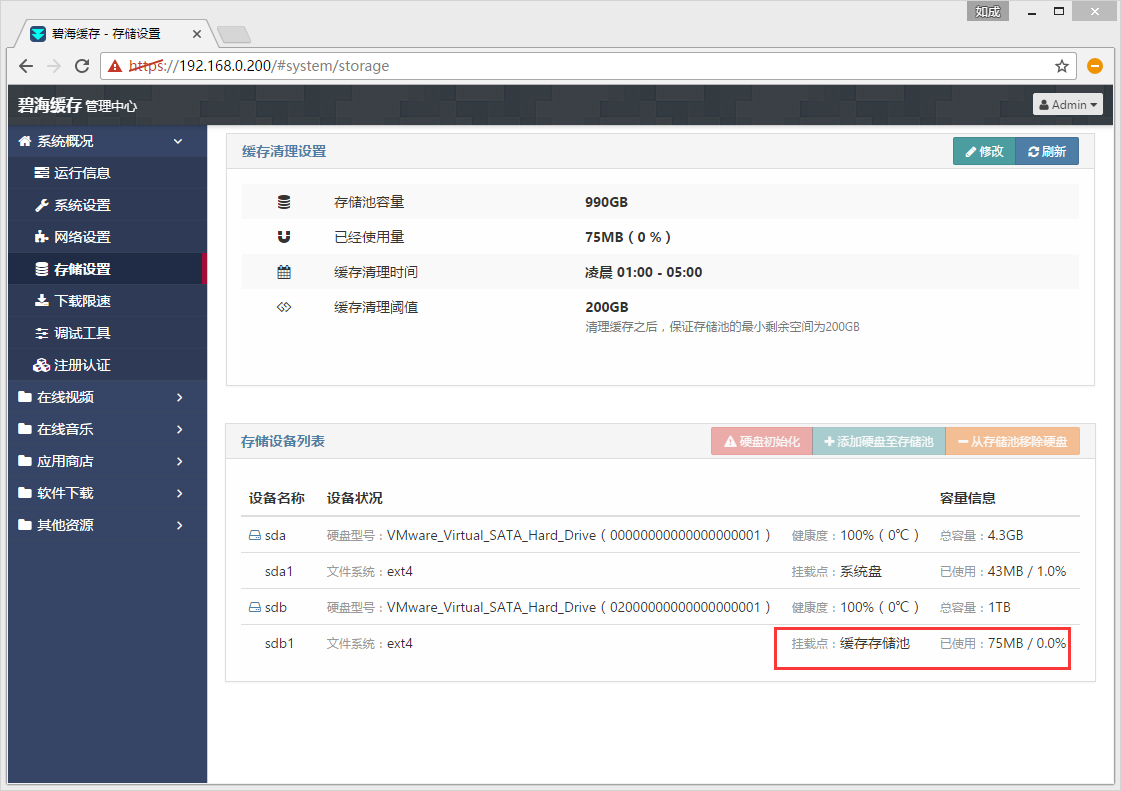

3.3挂载数据盘

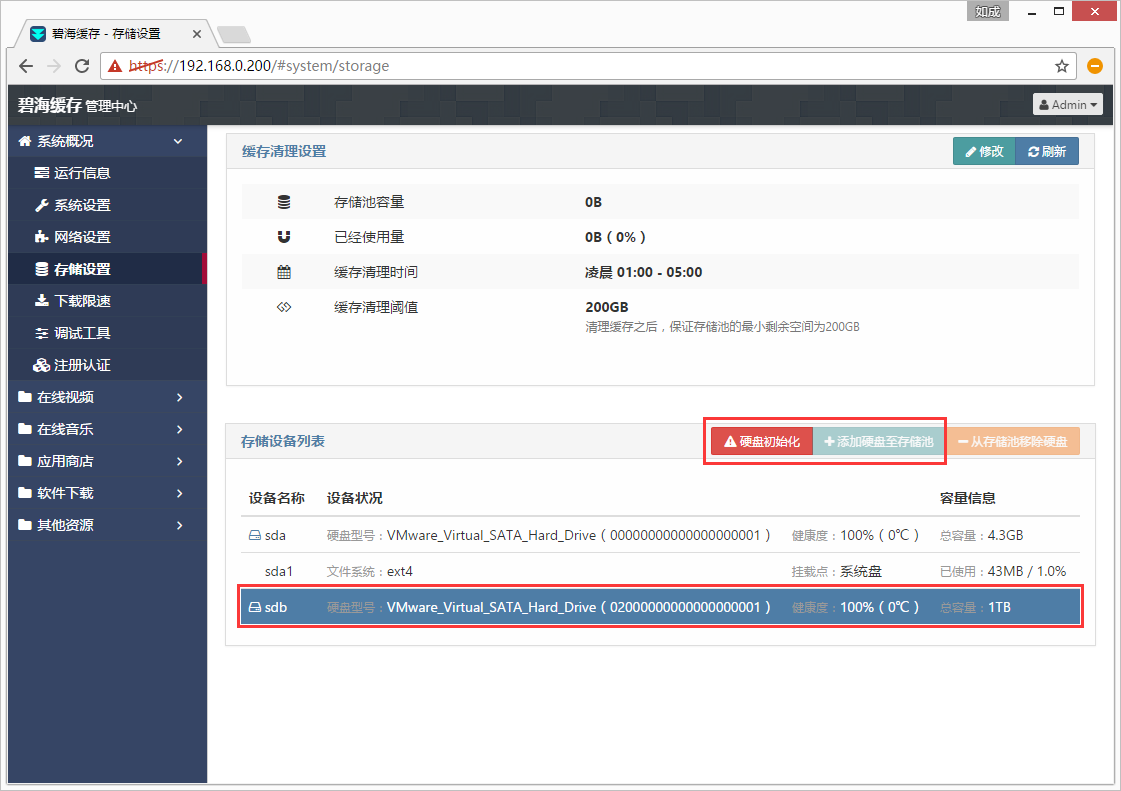

进入存储设置页面，设置服务器数据盘
设置存储设备，添加相应设备到存储池
重启缓存服务器，服务器即可生效运行

3.4注册激活

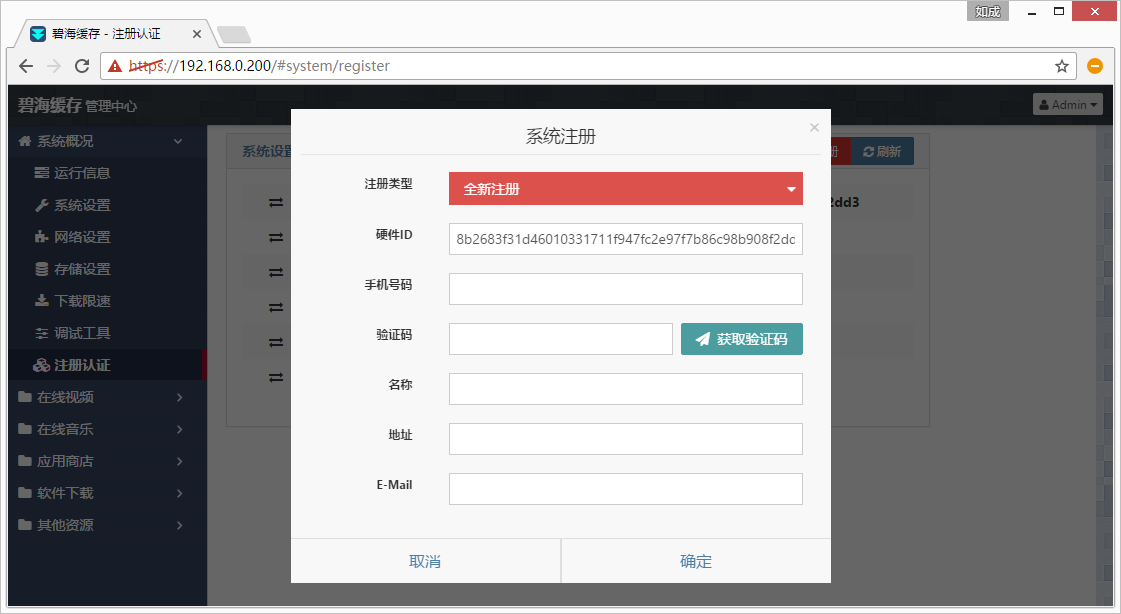

全新服务器进行注册：
填写名称地址等相关信息
填写手机号码，获取验证码
填写验证码，进行注册

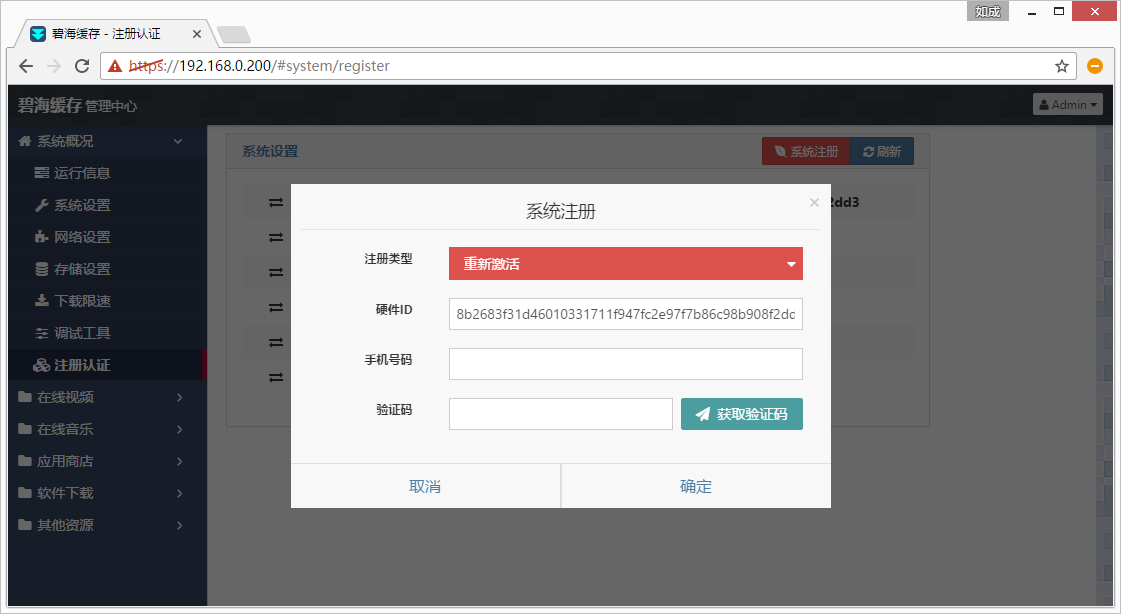

对之前已经注册的服务器进行重新激活：
填写手机号码，获取验证码
填写验证码，进行激活

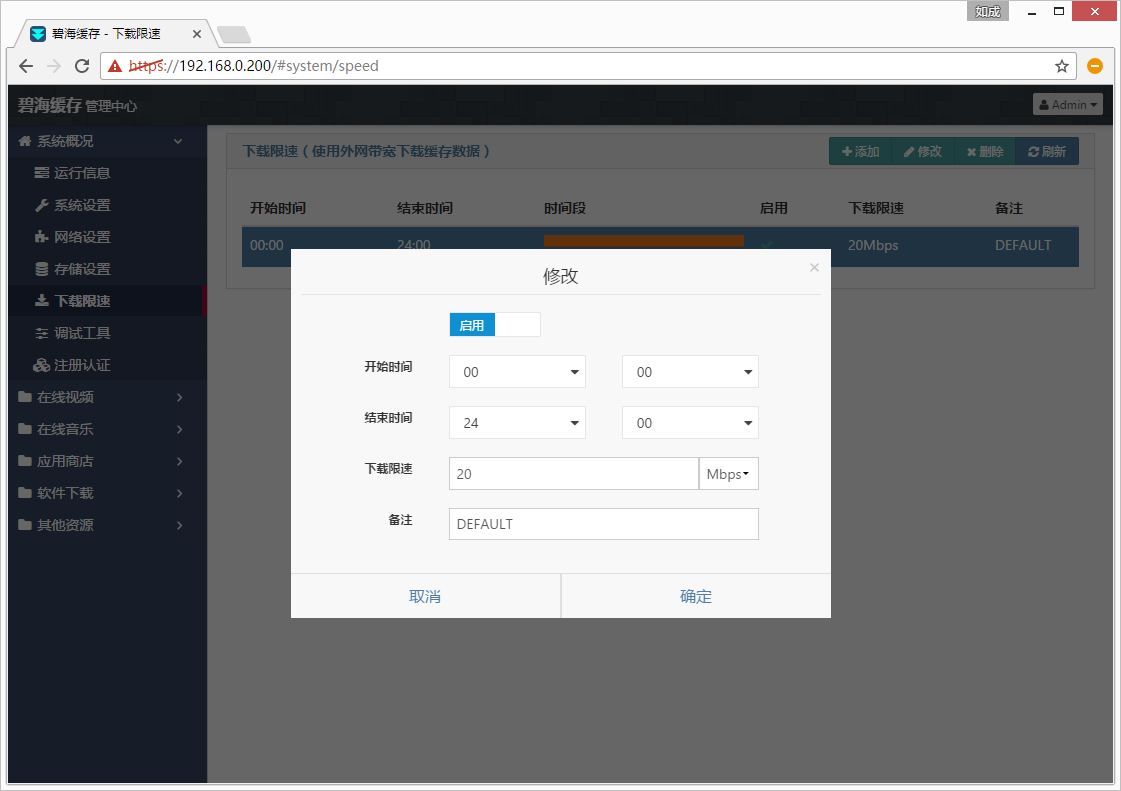

3.5添加限速
添加缓存服务器数据下载口的限速，可以选择时间段

3.6缓存站点配置
在每个大类下面的站点设置里，可以设置，同时下载连接数和最小缓存文件的临界值。
设置每个网站缓存开启或禁用

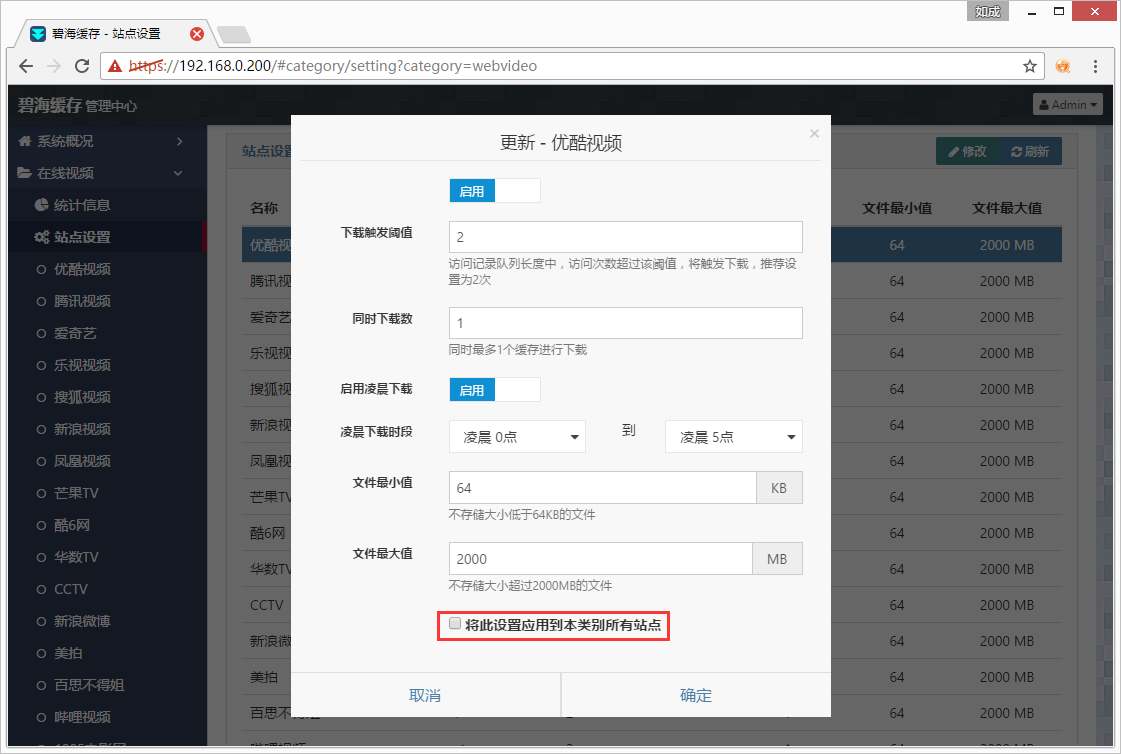

设置下载触发值和同时下载连接数和最小缓存文件的临界值
设置缓存文件的临界值
设置是否启用凌晨下载以及凌晨下载的时间段

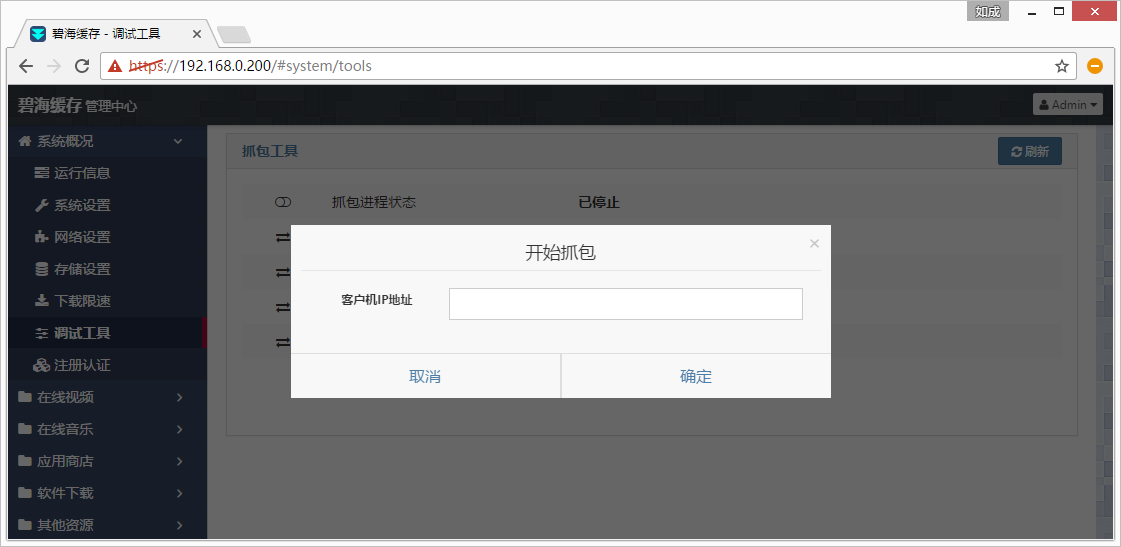

3.7调试抓包
增加调试抓包工具，便于抓包，填入需要抓包的客户机ip即可抓包

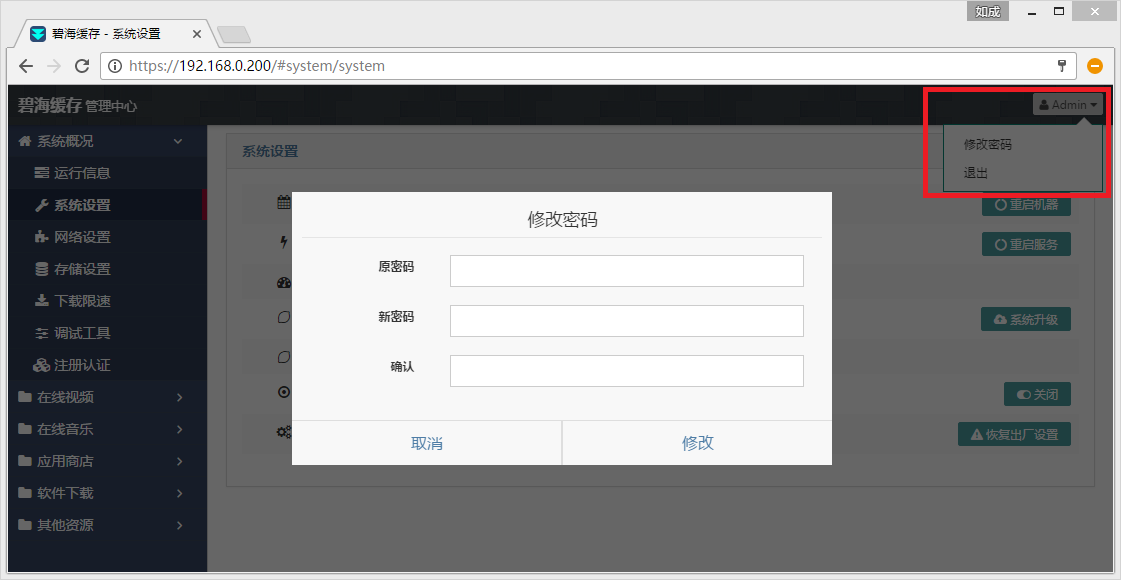

3.8修改管理员密码

4.1查看状况

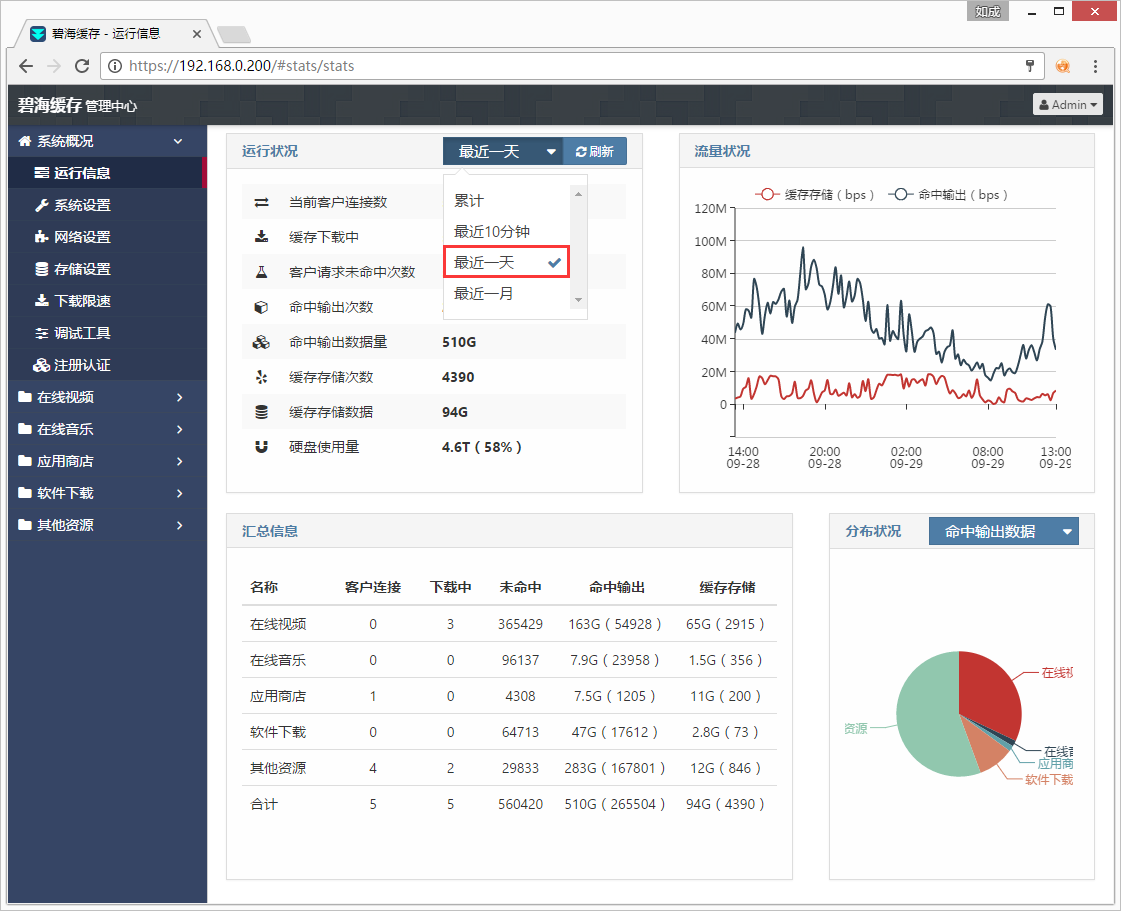

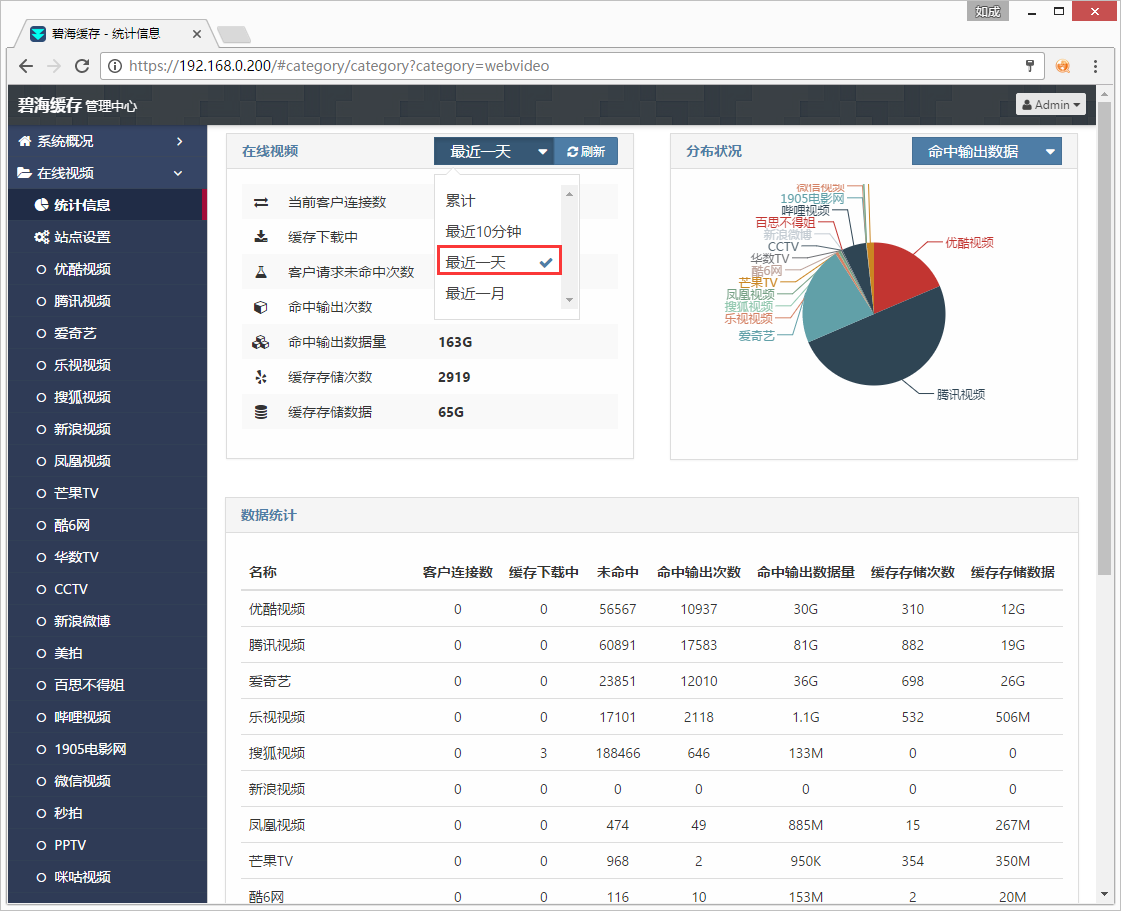

查看系统运行信息，已经在站点列表中查看各个分类、以及单个站点的运行状况
可以按照最近10分钟、最近一天、最近一月以及累计四个时段来查看运行状况
